FANOX 瞬态过电压保护（TVSS、SPD）继电器 SST 系列

FANOX 瞬态过电压保护（TVSS、SPD）继电器

可再生能源

电涌保护继电器保护装置并消除电涌的影响。它们在低压线路、连续工艺、国内和三级设施等方面提供安全保障。

明显和具破坏性的电涌通常是由大气放电（雷击）引起的。然而，这并不是此类扰动的常见来源，因为在大多数情况下，浪涌的主要来源在设施安装本身内，原因如下：

断路器和熔断器的性能。

电感负载的连接和断开。

电机和机器的切换。

静电放电。

电容器的功率因数校正。

发电机组中的能量转换。

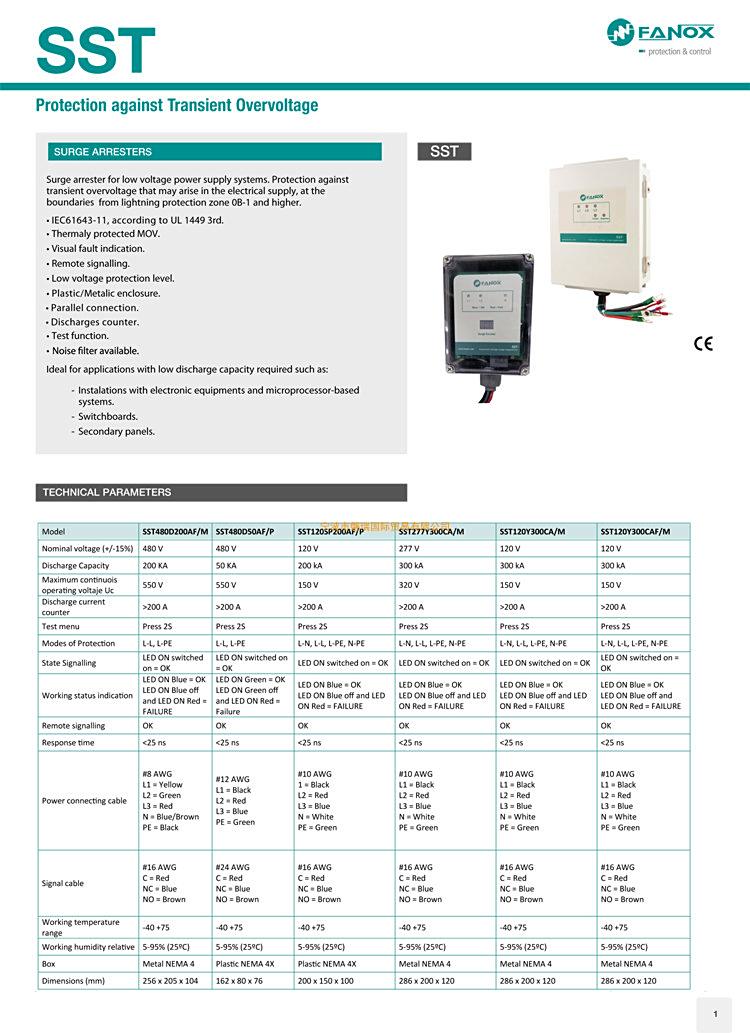

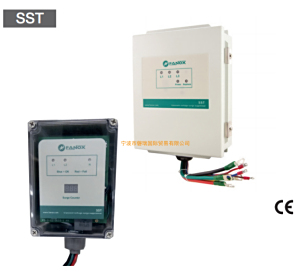

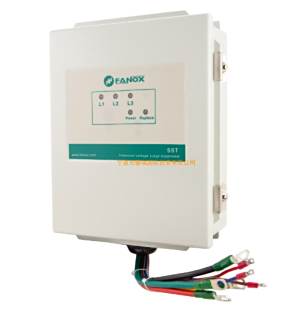

SST – Surge Arresters for Crittical Applications Protection

• MOV technology, high energy discharge capacity
• Thermaly protected
• Visual fault indication
• Remote signalling
• Low voltage protection level
• Metalic box
• Surge event counter
• Failure pre-test

SST–用于临界应用保护的电涌放电器

MOV技术，高能量放电能力

热保护

目视故障指示

远程信号

低压保护等级

金属盒

浪涌事件计数器

故障预测试

低压电源系统用避雷器。在防雷区OB-1及更高的边界处，防止电源中可能出现的瞬态过电压。

Model Distribu on diagrams L-N L-G N-G L-L Figures

SST480D200AF/M 3L+G

(3 Hots + 1 Grnd) - 1900 - 2200 Figure 4

SST480D50AF/P 3L+G

(3 Hots + 1 Grnd) - 1900 - 2200 Figure 4

SST120SP200AF/P 2L+N+G

(2 Hots + 1 Neu + 1 Grnd) 700 800 800 1200 Figure 1

SST277Y300CA/M 3L+N+G

(3 Hots + 1 Neu + 1 Grnd) 1200 1200 1200 2000 Figure 2

SST120Y300CA/M 3L+N+G

(3 Hots + 1 Neu + 1 Grnd) 700 800 800 1200 Figure 2

SST120Y300CAF/M 3L+N+G

(3 Hots + 1 Neu + 1 Grnd) 700 800 800 1200 Figure 2
