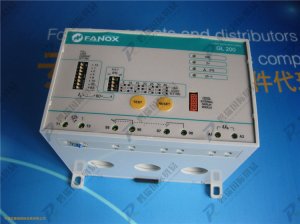

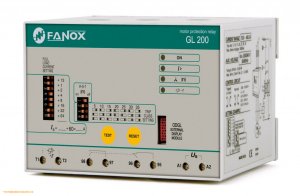

FANOX 电动机和发电机保护控制继电器 GL200系列

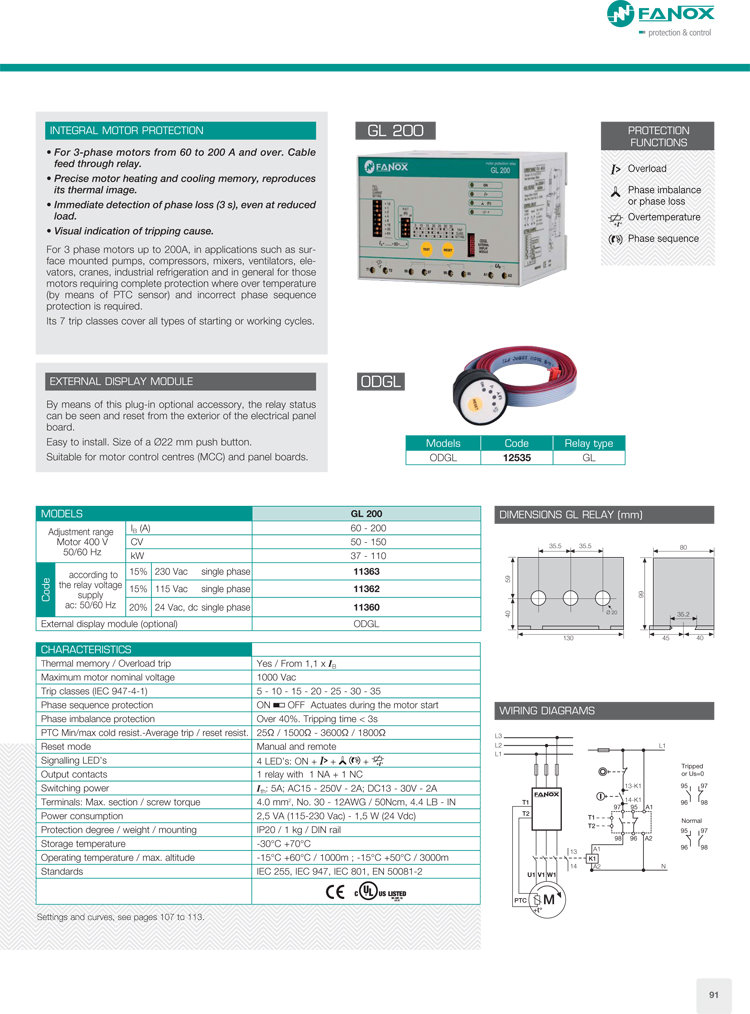

GL200 – Integral Motor Protection

For 3 phase motors up to 200A, in applications such as surface mounted pumps, compressors, mixers, ventilators, elevators, cranes, industrial refrigeration and in general for those motors requiring complete protection where over temperature (by means of PTC sensor) and incorrect phase sequence protection is required.
Its 7 trip classes cover all types of starting or working cycles.

• For 3-phase motors from 60 to 200 A and over. Cable feed through relay.
• Precise motor heating and cooling memory, reproduces its thermal image.
• Immediate detection of phase loss (3 s), even at reduced load.
• Visual indication of tripping cause.

低压保护与控制 - 工业，水，石油和天然气
电动机和发电机保护控制继电器

Fanox设计和制造市场上可靠的保护和控制继电器。有效防止发动机熄火的产品，可节省昂贵的维修费用，并可防止任何重要过程中的可怕和不必要的停机。经验表明，电机保护仍然是一个新鲜事物，并不是用户的优先考虑。每天发生的大量故障主要是由于过载，转子锁定，相位故障或不平衡，长时间的剧烈爆发或高工作循环或过热造成的。过60％的故障是由于传统保护系统未检测到的原因造成的，导致绕组过热，导致电机的电气寿命急剧下降。

Fanox设计的设备重要的技术优势是：
连续热图像记忆发动机启动周期的加热和冷却循环，工作过载和停机。
即使发动机在低负荷下运行，也可以迅速检测到相位损失，快速停止以避免代价高昂的故障。
旅行原因的识别。继电器指示瞬间跳闸的原因，使您能够识别故障并快速采取行动。

GL - 整体电动机保护
设计用于1至630 A和3相以上的电机
电机加热和冷却记忆
热图像
即使在负载减少时也能即时检测缺相
绊倒原因的视觉指示
7种旅行等级，涵盖所有类型的启动或工作循环

整体电机保护 - GL
该继电器特别适用于保护需要可靠和保护继电器的电机，适用于各种类型的启动（跳闸等级5,10,15,20,25,30和35）：电机控制中心（MCC），泵，压缩机，通风机，离心机，传送带，起重机，阀门，空调，机床，业制冷，以及一般需要完全保护的电机，其中需要超温（通过PTC传感器）和不正确的相序保护。

为高达1,000 Vac的低压电机提供出色的保护。
广泛的电流调节范围（1至630及以上）。
继电器跳闸原因的判别信号。
适用于任何电机启动或工作循环。广泛的旅行等级设置。
记忆电机的热图像，加热或冷却。
三年保证。
外部显示模块
通过该插入式可选附件，可以从电气面板的外部看到并重置继电器状态。
易于安装。尺寸为Ø22mm的按钮。
适用于电机控制中心（MCC）和面板。

保护功能
超载
相不平衡或相位损失
过温
相序

GL200 11360、GL200 11362、GL200 11363
